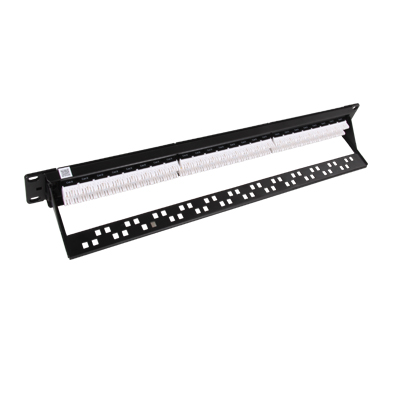

執行標準:YD/T 926.3、ISO/IEC 11801 、ANSI/TIA-568.2-D
安裝要求:一體式19英寸安裝
端口數量:24口
安裝高度:1U(24口)
鐵板材質:冷軋板
厚度: 1.6mm
塑材防火等級符合UL 94V-0標準

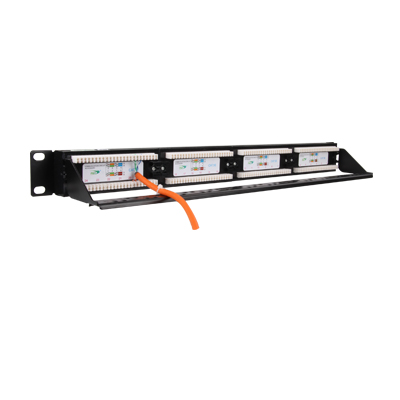

背面帶有理線支架固定線纜,防止因外力而使線纜脫落

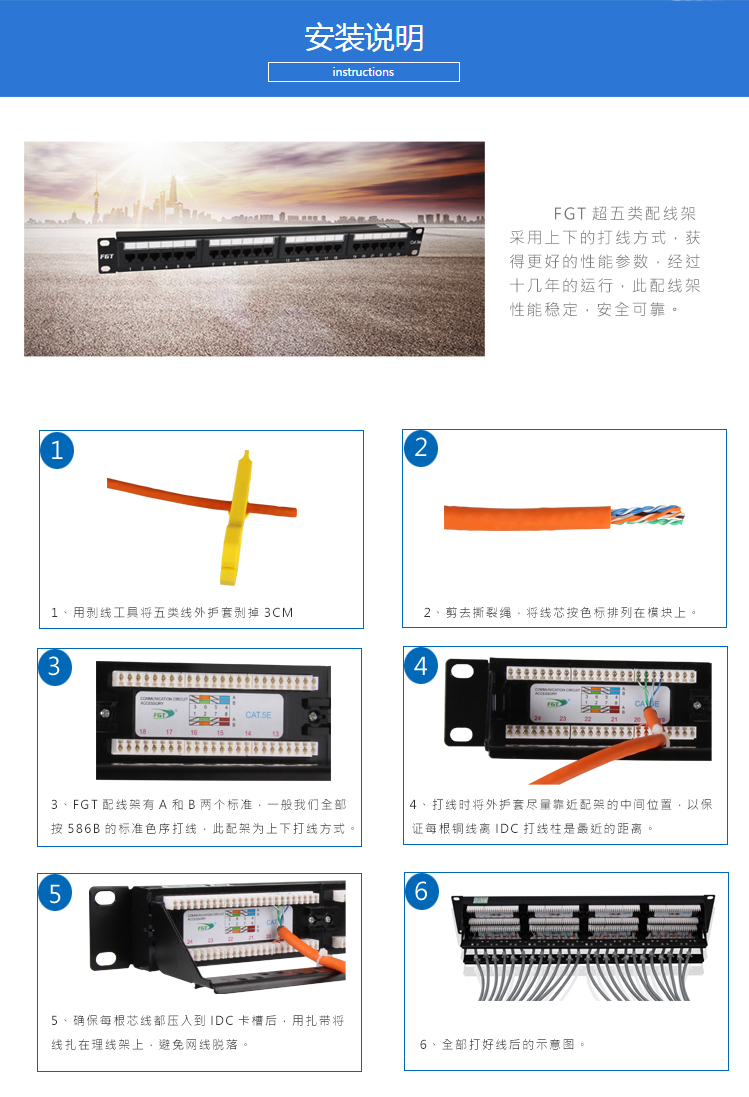

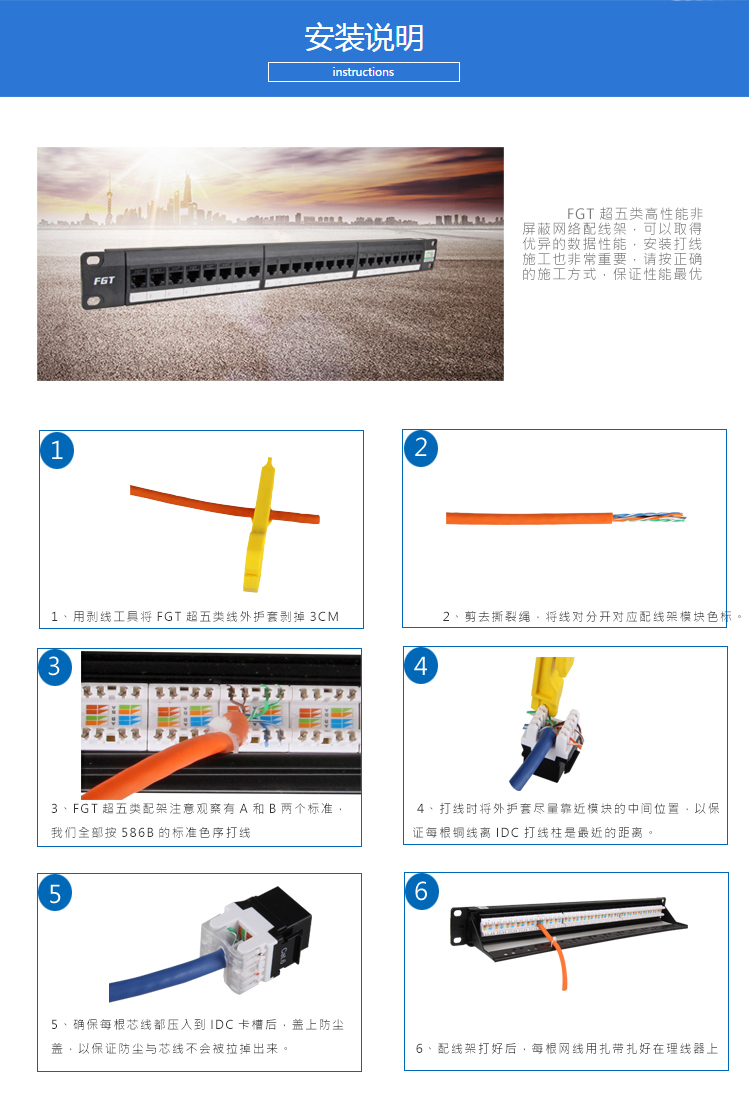

打線方式:180度
IDC卡線線規:支持卡接22-24AWG實心或多股雙絞線
線序:支持T568A和T568B兩種線序色標
金針:鍍金50μ
支持100MHZ帶寬
插拔次數:≥1000次
導線端接次數:≥200次
插拔力:插入力≤20N,拔出力≥20N
絕緣阻抗:500MΩ
DC電流:1.5A
接觸阻抗:20mΩ
工作溫度:-40°C~70°C
超五類硬件連接器技術參數
頻率(MHz) | 插入損耗100m | 線對間NEXT | 線對間FEXT | 回波損耗 |
1 | 0.1 | 65.0 | 65.0 | 30.0 |
4 | 0.1 | 65.0 | 63.1 | 30.0 |
8 | 0.1 | 64.9 | 57.0 | 30.0 |
10 | 0.1 | 63.0 | 55.1 | 30.0 |
16 | 0.2 | 58.9 | 51.0 | 30.0 |
20 | 0.2 | 57.0 | 49.1 | 30.0 |
25 | 0.2 | 55.0 | 47.1 | 30.0 |
31.25 | 0.2 | 53.1 | 45.2 | 30.0 |
62.5 | 0.3 | 47.1 | 39.2 | 24.1 |
100 | 0.4 | 43.0 | 35.1 | 20.0
|
